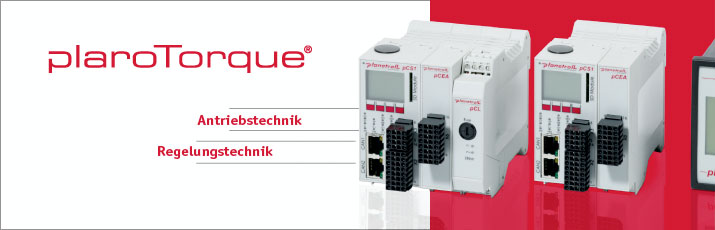

Elektronische Drehmomentermittlung plaroTorque®
plaroTorque® bildet in Verbindung mit plaromaster® Regelgetrieben ein weltweit einzigartiges System. plaroTorque® ermittelt elektronisch das am Getriebeabtrieb tatsächlich vorhandene Drehmoment. Sie liefert universelle Istwertausgaben als Strom-, Spannungs- oder Feldbussignal und ist flexibel programmierbar.Systemübersicht
Die planetroll® Drehmomentermittlung plaroTorque® ermöglicht es, das tatsächlich an der Getriebeabtriebswelle vorhandene Drehmoment unter Berücksichtigung der Betriebszustände zu erfassen. Hierbei werden die sich über den Drehzahlbereich verändernden Einflussgrößen mit einbezogen. Dazu gehören Wirkungsgrade, Temperaturgänge und Spannungsschwankungen.
Die plaroTorque® ist in ihrer Ausprägung letztendlich ein Messsystem und hat eine typische Genauigkeit von +/- 2 %, bezogen auf den Messbereichsendwert. Bei Verwendung eines dem Regelgetriebe nachgeschalteten Unter- oder Übersetzungsgetriebe gehen die für dieses Getriebe typischen oben genannten Einfl ussgrößen in die Berechnung des Drehmomentes ein. Das durch plaroTorque® ermittelte Drehmoment ist die Grundlage für eine technisch fundierte sowie Kosten und Energie sparende Auslegung von Antriebseinheiten und dient darüber hinaus als Prozess- und Kennwertgröße, z.B. in der Verfahrenstechnik.
Nicht zuletzt ermöglicht plaroTorque® beim Einsatz in Prüf- und Versuchsständen eine genaue Kenntnis über die generelle Leistungsfähigkeit, den Leistungsbedarf und den Wirkungsgrad von Arbeitsmaschinen zu erhalten.
plaroTorque® kann selbstverständlich auch in explosionsgefährdeten
Bereichen, Zonen 1 und 21 nach ATEX 95 problemlos eingesetzt werden.
Technische Daten
Drehmomentbereich: 0 bis 110 Nm (ohne Untersetzungsgetriebe)
Drehzahlbereich: 1 bis 1.200 min-1 (50 Hz, ohne Untersetzungsgetriebe)
Leistungsbereich: 0,18 bis 11 kW (Motorleistung)
Temperaturbereich: -20 bis +115 °C (an der Getriebeoberfläche)
Genauigkeit: +/- 4 % (typisch 2 %) vom Endwert
Stromversorgung: Antrieb 400/440 V AC, 40/60 Hz Controller 24 V DC
Netzschwankungen: werden berücksichtigt
ATEX-Spezifikation: Kategorie 2, Zonen 1 und 21
Eingangssignale: Drehzahlsollwert 0..10 V oder 0/4..20 mA
Messsignale: Drehmoment, Drehzahl, Leistung als Spannungsausgang
0..10 V oder Stromausgang 0/4..20 mA
Meldesignale: Überschreiten von max. Drehmoment, max. Motorleistung und max. Temperatur als Relaiskontakt, Betriebsdauer an der Anzeigeeinheit
Bussignale: weitere Meldesignale digital über Feldbus möglich
